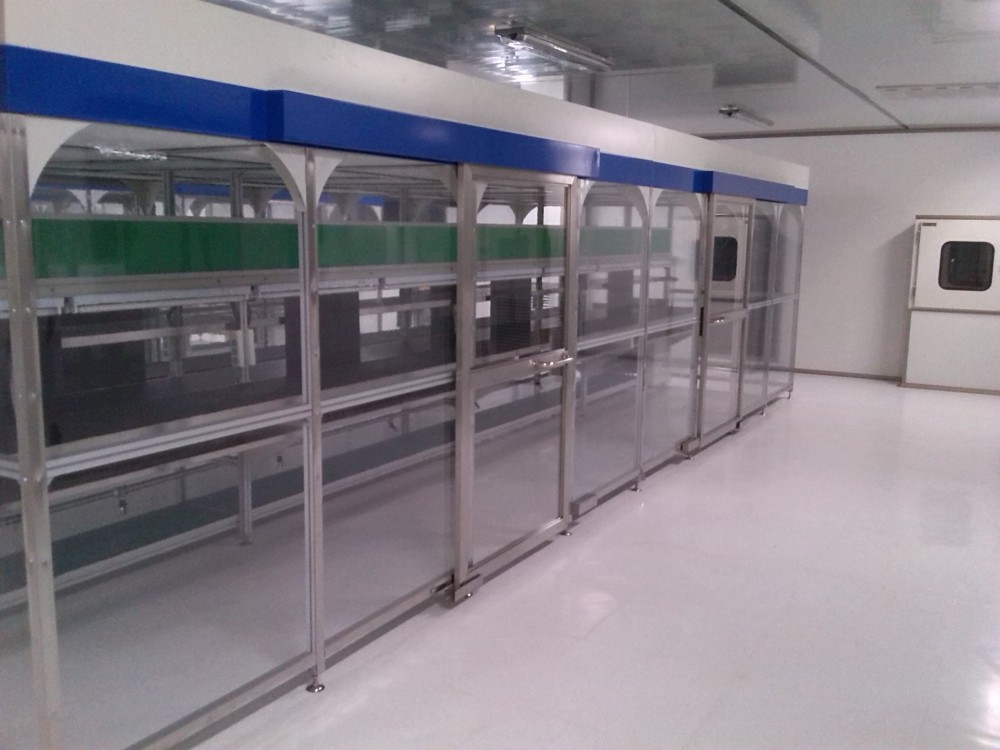

洁净皮带生产线

洁净皮带生产线洁净皮带生产线(8米无尘皮带线技术参数:)
1、线体规格:L8000*W3000*H2140mm(内高1800mm);
2、线体动力采用万鑫马达0.4kw.
3、线速2-10M/Min可调,0.4KW德玛变频器;
4、支架采用40*40*2mm铝型材制作;导轨采用40*60*2mm铝型材制作;
5、皮带采用W400*T3绿色防静电PVC材质,托板1.2mm镀锌板制作并焊加强筋;
6、工作台采用1.5mm不锈钢板,表面铺2mm绿色防静电胶皮,台面宽度为400MM;
7、照明采用T8 2*30W净化节能灯;
8、底部插座配置三孔两位,万能独立开关250V/10A,单边每米一个;顶部
立柱上配插排,共16个三孔万能
9、气路采用6分镀锌管,每米一个Y型快速接头;
10、急停按钮(施耐德),按扭盒为内陷型,合计4个急停按钮;
11、线尾装一对欧姆龙OMRON对射光电开关;
12、SOP架,H型铝材,绿色亚克力板A4全线惯通;
13、控制电路采用12V控制,主电路配有漏电断路器,配电箱有配线电路图;
14、电箱配置电源启动按钮指示灯,指示灯全部采用12V;
15、配线,照明线用1.5平方线,控制电路用0.5平方线,(金龙羽);
16、配置¢38mm镀锌滚筒,所有滚动部位都要有保护装置;
17、上置储物台采用1.5mm不锈钢板冲孔,孔差5mm,孔距10mm;
下置放台用T18木版T型包边面铺防静电皮宽度为400MM
18、线体顶部设置28台FFU(两种规格),铝锌合金板箱体、台湾风机、高效
过滤效率99.99%@0.5um,平均风速0.45M/S;
19、线体顶部四周用蓝、白双色封边,封板上按FFU数量配运行指示灯,顶部盲板采用冷板制
作,表面喷粉处理;
20、两侧围用d1.0mm透明防静电帘密封,两端围d1.0mm透明防静电帘;
21、工作区域洁净度:静态≥100级。
22、所有帘子必须压平整
